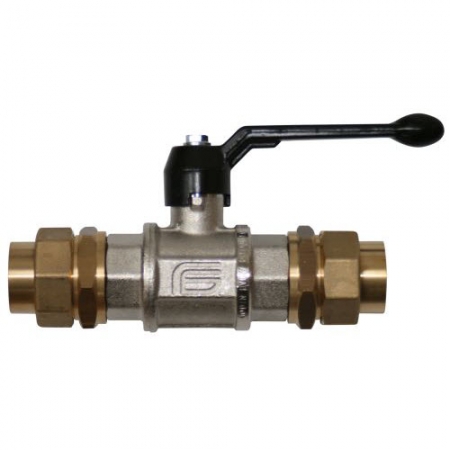

Kugelhähne Baureihe T mit Lötverschraubung für O2 und andere Gase

Kugelhähne der Baureihe T bzw. TS, mit Lötverschraubung für Sauerstoff und andere Gase bis max. Betriebsdruck 40 bar aus Messing.

In Kupfer - Rohrleitungssystemen für technische Gase bis 40 bar Betriebsdruck ist der Einsatz von Kugelhähnen mit Lötverschraubung als Absperrventil weit verbreitet.

Aufgrund der einfachen Montage bzw. Wartung werden Kugelhähne mit lösbaren Rohrverschraubungen empfohlen. Eine lösbare Lötverschraubung besteht aus Löttülle, Überwurfmutter, sowie einer Dichtfläche, mit der die Löttülle und die Armatur gasdicht verbunden werden können.

Nach dem Einlöten der beiden Löttüllen kann die Armatur auf einfachste Weise in die Rohrleitung eingesetzt werden. Bei diesem Vorgang werden die mit der Rohrleitung verlöteten Löttüllen an die beiden Dichtflächen der Armatur gelegt und durch Anziehen der Überwurfmutter gasdicht verbunden.

Unsere Kugelhähne bzw. Absperrventile können mit den folgenden, nichtkorrossiven, Gasarten bis Betriebsdruck 40 bar eingesetzt werden:

Sauerstoff, Stickstoff, Argon, Kohlendioxid (CO2), Wasserstoff, Formiergas, Lachgas, Prüfgase, Mischgase bzw. Schutzgas


Absperrventile mit Lötverschraubungen für Kupferrohr 12 - 54 mm Aussendurchmesser liefern wir in den folgenden Ausführungen:

Technische Daten:

Bauart: 2 Wege Durchgangskugelhahn
Eingang: Messing Lötverschraubung Muffe aus CW617N
Ausgang: Messing Lötverschraubung Muffe aus CW617N

Werkstoff Gehäuse: Messing CW617N, vernickelt bzw. blank
Werkstoff Kugel: Messing CW617N, hartverchromt
Werkstoff Spindel: Messing CW617N
Werkstoff Handgriff: Aluminium Legierung, lackiert

Werkstoff Spindeldichtung: PTFE
Werkstoff Kugeldichtung: PTFE

Betriebstemperatur: -20 - +60 °C
Leckrate: 1x10 ^-4 mbar l/s

Die Kugelventile dieser Baureihe können in den folgenden Grössen geliefert werden:
Kugelhahn Schemazeichnung
Kugelhahn mit Lötverschraubung Daten





























Masse ID2, L1 and L = mm; *Gewicht inkl. bds. Lötverschraubung

Bitte wählen Sie Sie aus den folgenden Optionen:


Kugelhahn Lötverschraubung


Seite:  1

Kugelhahn mit Lötverschraubung

Kugelhahn Baureihe T mit Lötverschraubung 12 mm

Kugelhahn Baureihe T, DN 10, mit Lötverschraubung 12 mm

Öl- und fettfrei montiert, geeignet für Sauerstoff, Druckluft und andere nichtaggressive Gase.
Werkstoff: Messing vernickelt, PN 40, gem. DIN 32509 bis 40 bar Betriebsdruck einsetzbar.

Anschluss: Messing Lötverschraubung, 3-teilig, lösbar, für Kupferrohr 12 mm Aussendurchmesser. Dichtflächen: 60° Konus mit O-Ring (Sauerstoff Zulassung)


Sie können als Gast keine Preise sehen

Lieferzeit: 1 -2 Tage 1 -2 Tage (Ausland abweichend)

Kugelhahn mit Lötverschraubung

Kugelhahn Baureihe T mit Lötverschraubung 15 mm

Kugelhahn Baureihe T, DN 15, mit Lötverschraubung 15 mm

Öl- und fettfrei montiert, geeignet für Sauerstoff, Druckluft und andere nichtaggressive Gase.
Werkstoff: Messing vernickelt, PN 40, gem. DIN 32509 bis 40 bar Betriebsdruck einsetzbar.

Anschluss: Messing Lötverschraubung, 3-teilig, lösbar, für Kupferrohr 15 mm Aussendurchmesser. Dichtflächen: 60° Konus mit O-Ring (Sauerstoff Zulassung)


Sie können als Gast keine Preise sehen

Lieferzeit: 1 -2 Tage 1 -2 Tage (Ausland abweichend) Versandgewicht je Stück: 0,68 kg

Kugelhahn mit Lötverschraubung

Kugelhahn Baureihe T mit Lötverschraubung 18 mm

Kugelhahn Baureihe T, DN 15, mit Lötverschraubung 18 mm

Öl- und fettfrei montiert, geeignet für Sauerstoff, Druckluft und andere nichtaggressive Gase.
Werkstoff: Messing vernickelt, PN 40, gem. DIN 32509 bis 40 bar Betriebsdruck einsetzbar.

Anschluss: Messing Lötverschraubung, 3-teilig, lösbar, für Kupferrohr 18 mm Aussendurchmesser. Dichtflächen: 60° Konus mit O-Ring (Sauerstoff Zulassung)


Sie können als Gast keine Preise sehen

Lieferzeit: 1 -2 Tage 1 -2 Tage (Ausland abweichend) Versandgewicht je Stück: 0,64 kg

Kugelhahn mit Lötverschraubung

Kugelhahn Baureihe T mit Lötverschraubung 22 mm

Kugelhahn Baureihe T, DN 20, mit Lötverschraubung 22 mm

Öl- und fettfrei montiert, geeignet für Sauerstoff, Druckluft und andere nichtaggressive Gase.
Werkstoff: Messing vernickelt, PN 40, gem. DIN 32509 bis 40 bar Betriebsdruck einsetzbar.

Anschluss: Messing Lötverschraubung, 3-teilig, lösbar, für Kupferrohr 22 mm Aussendurchmesser. Dichtflächen: 60° Konus mit O-Ring (Sauerstoff Zulassung)

Sie können als Gast keine Preise sehen

Lieferzeit: 1 -2 Tage 1 -2 Tage (Ausland abweichend) Versandgewicht je Stück: 1,1 kg

Kugelhahn mit Lötverschraubung

Kugelhahn Baureihe T mit Lötverschraubung 28 mm

Kugelhahn Baureihe T, DN 25, mit Lötverschraubung 28 mm

Öl- und fettfrei montiert, geeignet für Sauerstoff, Druckluft und andere nichtaggressive Gase.
Werkstoff: Messing vernickelt, PN 40, gem. DIN 32509 bis 40 bar Betriebsdruck einsetzbar.

Anschluss: Messing Lötverschraubung, 3-teilig, lösbar, für Kupferrohr 28 mm Aussendurchmesser. Dichtflächen: 60° Konus mit O-Ring (Sauerstoff Zulassung)

Sie können als Gast keine Preise sehen

Lieferzeit: 1 -2 Tage 1 -2 Tage (Ausland abweichend) Versandgewicht je Stück: 1,66 kg

Kugelhahn mit Lötverschraubung

Kugelhahn Baureihe T mit Lötverschraubung 35 mm

Kugelhahn Baureihe T, DN 32, mit Lötverschraubung 35 mm

Öl- und fettfrei montiert, geeignet für Sauerstoff, Druckluft und andere nichtaggressive Gase.
Werkstoff: Messing vernickelt, PN 40, gem. DIN 32509 bis 40 bar Betriebsdruck einsetzbar.

Anschluss: Messing Lötverschraubung, 3-teilig, lösbar, für Kupferrohr 35 mm Aussendurchmesser. Dichtflächen: 60° Konus mit O-Ring (Sauerstoff Zulassung)

Sie können als Gast keine Preise sehen

Lieferzeit: 1 -2 Tage 1 -2 Tage (Ausland abweichend) Versandgewicht je Stück: 2,69 kg

Kugelhahn mit Lötverschraubung

Kugelhahn Baureihe T mit Lötverschraubung 42 mm

Kugelhahn Baureihe T, DN 40, mit Lötverschraubung 42 mm

Öl- und fettfrei montiert, geeignet für Sauerstoff, Druckluft und andere nichtaggressive Gase.
Werkstoff: Messing vernickelt, PN 25, gem. DIN 32509 bis 25 bar Betriebsdruck einsetzbar.

Anschluss: Messing Lötverschraubung, 3-teilig, lösbar, für Kupferrohr 42 mm Aussendurchmesser. Dichtflächen: 60° Konus mit O-Ring (Sauerstoff Zulassung)


Sie können als Gast keine Preise sehen

Lieferzeit: 1 -2 Tage 1 -2 Tage (Ausland abweichend) Versandgewicht je Stück: 4,06 kg

Kugelhahn mit Lötverschraubung

Kugelhahn Baureihe T mit Lötverschraubung 54 mm

Kugelhahn Baureihe T, DN 50, mit Lötverschraubung 54 mm

Öl- und fettfrei montiert, geeignet für Sauerstoff, Druckluft und andere nichtaggressive Gase.
Werkstoff: Messing vernickelt, PN 25, gem. DIN 32509 bis 25 bar Betriebsdruck einsetzbar.

Anschluss: Messing Lötverschraubung, 3-teilig, lösbar, für Kupferrohr 54 mm Aussendurchmesser. Dichtflächen: 60° Konus mit O-Ring (Sauerstoff Zulassung)


Sie können als Gast keine Preise sehen

Lieferzeit: 1 -2 Tage 1 -2 Tage (Ausland abweichend) Versandgewicht je Stück: 6,45 kg
